Informacje techniczne:

Ten typ sterownika PLC pozwala na wyposażenie go w standardową zintegrowaną szafę rozdzielczą 19'' lub szafę sieciową z otwieraną szafą. Rozgałęźniki PLC (Planar Lightwave Circuit) to rozgałęźniki jednomodowe z równym stosunkiem podziału z jednego włókna wejściowego na wiele włókien wyjściowych. Opiera się na technologii planarnych obwodów fal świetlnych i zapewnia niedrogie rozwiązanie w zakresie dystrybucji światła o niewielkich rozmiarach i wysokiej niezawodności. FS.COM oferuje różne rozgałęźniki PLC 1×N i 2×N, w tym światłowodowe rozgałęźniki PLC 1×2 do 1×64 i 2×2 do 2×64 1U do montażu w stojaku. Wszystkie charakteryzują się doskonałą wydajnością optyczną, wysoką stabilnością i wysoką niezawodnością, aby spełnić różne wymagania aplikacji.

image001(001).jpg image002(001).jpg

Korzyść:

● Niezawodne działanie;
● Niska strata;
● Niska czułość na polaryzację;
● Doskonała ochrona mechaniczna;
● Doskonała jednolitość;
● Rozmiary obudów różnią się w zależności od współczynnika podziału, zapewniając optymalne wykorzystanie przestrzeni.

Aplikacja:

● Centrala/centrala;
● Monitorowanie i testowanie sieci;
● Pasywne Sieci Optyczne;
● CATV, LAN, WAN;
● Instrument testowy.

Specyfikacja:

Tabela 1– 1×N Rozdzielacz PLC

Parametry	1×2	1×4		1×8	1×16	1×32	1×64	1×128
Robocza długość fali (nm)	1260-1650
Typ włókna	SMF-28e G.657A1 lub określony przez klienta
Tłumienność wtrąceniowa (dB) (klasa P/S)	3.8/4.0	7.1/7.3		10.2/10.5	13.5/13.7	16.5/16.9	20.5/21.0	23.8/24.2
Jednorodność strat (dB)	0.4	0.6		0.8	1.2	1.5	2.0	2.5
Strata zależna od polaryzacji (dB)	0.2	0.2		0.2	0.25	0.3	0.35	0.4
Strata odbiciowa (dB) (klasa P/S)	55/50	55/50		55/50	55/50	55/50	55/50	55/50
Kierunkowość (dB)	55	55		55	55	55	55	55
Strata zależna od długości fali (dB)	0.3	0.3		0.3	0.5	0.5	0.5	0.5
Stabilność temperatury	0.4	0.4		0.4	0.5	0.5	0.5	0.5
Temperatura pracy (stopnie)	-40-85
Temperatura przechowywania (stopnie)	-40-85
Wymiary urządzenia (mm)	40×4×4		40×4×4	40×4×4	50×4×4	50×7×4	60×12×4	N/A
Wymiary modułu (mm)	100×80×10		100×80×10	100×80×10	120×80×18	140×115×18	140×115×18	140×115×18
Wymiary minimodułu (mm)	50×7×4		50×7×4	50×7×4	60×12×4	80×20×6	100×40×6	N/A

Tabela 2 – Rozgałęźnik PLC 2×N

Parametry	2×2	2×4	2×8	2×16	2×32	2×64	2×128
Robocza długość fali (nm)	1260-1650
Typ włókna	SMF-28e G.657A1 lub określony przez klienta
Tłumienność wtrąceniowa (dB) (klasa P/S)	4.0	7.6	11.0	14.4	17.5	21.0	24.5
Jednorodność strat (dB)	0.6	1.0	1.2	1.5	1.8	2.2	2.5
Strata zależna od polaryzacji (dB)	0.2	0.2	0.3	0.3	0.35	0.4	0.4
Strata odbiciowa (dB) (klasa P/S)	55/50	55/50	55/50	55/50	55/50	55/50	55/50
Kierunkowość (dB)	55	55	55	55	55	55	55
Strata zależna od długości fali (dB)	0.3	0.4	0.5	0.5	0.5	0.5	0.5
Stabilność temperatury (-40-85 stopni) (dB)	0.4	0.4	0.4	0.5	0.5	0.5	0.5
Temperatura pracy (stopnie)	-40-85
Temperatura przechowywania (stopnie)	-40-85
Wymiary urządzenia (mm)	40×4×4	50×4×4	50×4×4	50×7×4	60×7×4	N/A	N/A
Wymiary modułu (mm)	100×80×10	100×80×10	100×80×10	120×80×18	140×115×18	140×115×18	140×115×18
Wymiary minimodułu (mm)	60×7×4	60×7×4	60×7×4	60×12×4	80×20×6	N/A	N/A

Międzynarodowa autorytatywna certyfikacja

Zgodność z międzynarodowymi normami ISO9001, CE, FCC, RoHS. FOCC ścisłe wdrożenie standardowego zarządzania i kontroli projektowania, rozwoju, produkcji, instalacji i serwisu.


Szczegóły zalety:

(1) Wysoka stabilność środowiskowa
● Niska strata wtrąceniowa, niska strata zależna od polaryzacji, niskie odbicie wsteczne i dobra jednorodność;
(2) Chipsy doskonałej jakości
● Utrata światła nie jest wrażliwa na długość fali i może zaspokoić potrzeby w zakresie transmisji dla różnych długości fal;
(3) Zwarta konstrukcja
● Mały rozmiar, można go bezpośrednio zainstalować w różnych skrzynkach rozdzielczych i zajmuje niewiele miejsca;
(4) Znakomite opakowanie
● Projekt i opakowanie są wyjątkowe, aby zapewnić produkt w dobrym stanie.

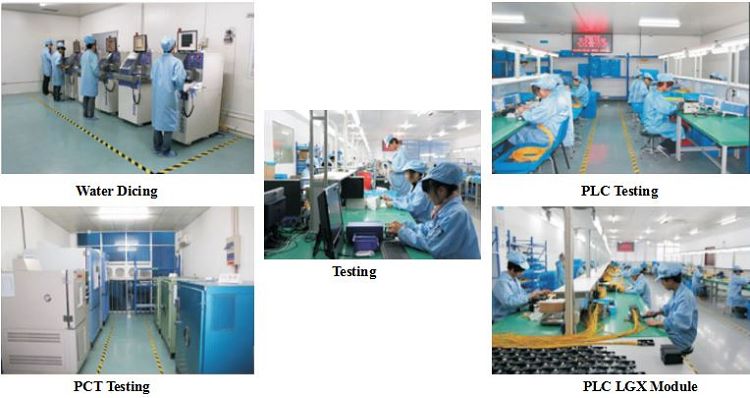

Przegląd warsztatów:

Spośród całkowitej powierzchni warsztatu wynoszącej ponad 12,000 metrów kwadratowych, wolna od kurzu sala warsztatowa zajmuje 500 metrów kwadratowych, a pyłoszczelna sala zajmuje 6500 metrów kwadratowych.


Więcej produktów z rodziny sterowników PLC do montażu w stojaku:

image009(001).jpg image010(001).jpg

Informacje dotyczące zamawiania:

Rozgałęźnik PLC

FPS	Konfiguracja portu	Typ światłowodu wejściowego	Wprowadź długość włókna	Typ włókna wyjściowego	Wyjściowa długość włókna	Złącze wejściowe	Złącze wyjściowe
F=FOCC	102=1x2	B=250um gołe włókno	10=1.0m	B=250um gołe włókno	10=1.0m	0=Brak	0=Brak
Sterownik=sterownika PLC	104=1x4	L=900um luźna tuba	15=5.0m	R=Włókno wstążkowe	15=5.0m	1=FC/UPC	1=FC/UPC
S=Rozdzielacz	108=1x8	T=900mały bufor	{{0}},0 mm	F=Pudełko Fanout z luźną tubą o średnicy 900 µm	{{0}},0 mm	2=LC/APC	2=LC/APC
	116=1x16					3=SC/APC	3=SC/APC
	........					4=SC/PC	4=SC/PC
	202=2x2					........	........
	216=2x16
	264=2x64
	........

Moduł rozdzielacza PLC

FPM	Konfiguracja portu	Typ modułów	Typ kabla	Długość włókna	Złącze wejściowe	Wyjście Złącze
F=FOCC	102=1x2	B=250um gołe włókno	09=0,9 mm	10=1.0m	0=Brak	0=Brak
Sterownik=sterownika PLC	104=1x4	L=900um luźna tuba	{{0}},0 mm	15=5.0m	1=FC/UPC	1=FC/UPC
Moduł M=	108=1x8	T=900mały bufor	{{0}},0 mm	{{0}},0 mm	2=LC/APC	2=LC/APC
	116=1x16				........	3=SC/APC
	........					4=SC/PC
	202=2x2					........
	216=2x16
	264=2x64
	........

Rozgałęźnik PLC

FPB (Polskie Biuro Prasowe	Konfiguracja portu	Typ pudełka	Złącze wejściowe	Złącze wyjściowe
F=FOCC	102=1x2	B=250um gołe włókno	0=Brak	0=Brak
Sterownik=sterownika PLC	104=1x4	L=900um luźna tuba	1=FC/UPC	1=FC/UPC
B=Pudełko	108=1x8	T=900mały bufor	2=LC/APC	2=LC/APC
	116=1x16		........	3=SC/APC
	........			4=SC/PC
	202=2x2			........
	216=2x16
	264=2x64
	........
