Rozdzielacz światłowodowy 1x8, moduł Mini, 900μm, SC / APC
OPIS PRODUKTU
CECHY
S inglemode włókno G.657A1, wejście / wyjście 900μm, 1260-1650nm, stosowane głównie w złączach światłowodowych, optycznej skrzynce rozdzielczej i bez potrzeby łączenia w system PON.
Rozgałęźnik PLC 1xL bez blokowania, jednomodowy,
900μm Fibre, złącze SC / APC
PLC Splitter to zintegrowane falowodowe urządzenie do dystrybucji energii optycznej oparte na kwarcowym podłożu. Podobnie jak w przypadku kabla koncentrycznego, optyczny system sieciowy musi również łączyć, rozgałęziać i dystrybuować sygnały optyczne. Potrzebujesz łuczników optycznych do osiągnięcia. W tym samym czasie z wieloma wejściami i wieloma wyjściami. Mikro-boxowa struktura mikroprocesorowego splittera mikroprocesorowego, o silniejszej ochronie światłowodu niż splittery światłowodowe PLC światłowodowe
Specyfikacja techniczna
Styl pakietu | Mini moduł | Typ konfiguracji | 1x8 |
Typ włókna | Jednomodowy G.657A1 | Typ złącza | SC / APC |
Średnica włókna | 900μm | Długość włókna | > 1m |
Utrata wstawki | ≤ 10,6dB | Powrót straty | ≥50dB |
Utrata równości | ≤ 0,8 dB | Kierunkowość | ≥55dB |
Strata zależna od polaryzacji | ≤0,3dB | Utrata zależna od temperatury | ≤0,5dB |
Zależna strata długości fali | ≤0,3dB | Przepustowość operacyjna | 1260 ~ 1650nm |
temperatura robocza | -40 ~ 85 ° C | Temperatura przechowywania | -40 ~ 85 ° C |
1x8 Bez bloku PLC Splitter w rozwiązaniu FTTH

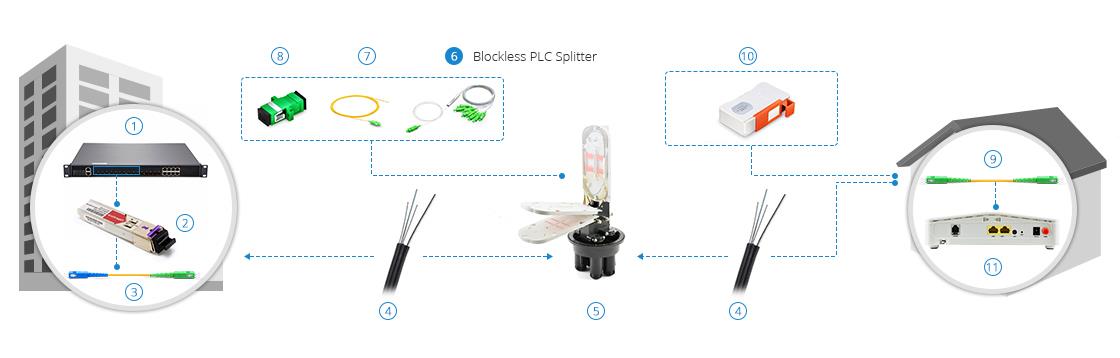

Bezbliskowy splitter PLC może zintegrować wiele funkcji na jednym chipie, aby znacznie zmniejszyć rozmiar i koszt. Jest szeroko stosowany w sieciach PON do realizacji zarządzania mocą sygnału optycznego. Na poniższym rysunku pokazano rozdzielacz światłowodowy PLC bez blokowania 1X8 połączony z GPON OLT i ONT poprzez zamknięcie światłowodowe.
Przedmiot nr. | Opis |
1 | Kaseta FS208B GPON OLT z portami 8-PON |
2 | GPON OLT SFP 1490nmTx / 1310nmRx 2.5GTx / 1.25GRx Class B + 20km DDM Transceivery |
3 | SC UPC do SC APC Simplex PVC / LSZH / OFNP 9/125 Single Mode Fibre Patch Cable |
4 | 2 Fibres Jednomodowe, członek FRP Strength, samonośny kabel FTTH Drop |
5 | 24 Włókien 2In-3Out / 3In-2 Out Termokurczliwe typu Dome Światłowodowy Splice Zamknięcie |
6 | Rozdzielacz światłowodowy 1 x 8, moduł Mini, 900μm, SC / APC |
7 | Simplex SC / APC 9/125 Jednoskrzydłowy wtyk światłowodowy - 0.9mm koszulka z PCW |
8 | SC / APC na SC / APC Simplex Jednomodowy adapter światłowodowy |
9 | SC APC do SC APC Simplex 2.0mm PVC (OFNR) Jednomodowy kabel światłowodowy |
10 | Czyścik do kaset światłowodowych do złącza LC / SC / FC / ST / MU / D4 / DIN |
11 | GPON ONT z 1x 10 / 100M Fast Ethernet Port + 1x 10/100 / 1000M Gigabit Port + 1 port PON |
Najważniejsze cechy produktu
Bez bloku PLC Splitter
v Rozdzielacz PLC 1X 8 , równomierna dystrybucja sygnału optycznego
v Mały rozmiar, z typem mini-splittera , SC / A PC conne ctor
v Idealny do sieci EPON, GPON, FTTH / FTTX
Idealne szczegóły 1X8 bez bloku PLC Splitter
Proste i łatwe połączenie
Bezpołączeniowy splitter PLC może być łatwo zainstalowany w łączniku światłowodowym, optycznym rozdzielaczu dla oszczędności miejsca i bez konieczności łączenia.
Pytania i Odpowiedzi
P: Chcę wiedzieć, że ten splitter będzie działał na konwerterze mediów światłowodowych? Chcę podzielić mój konwerter mediów ethernetowych na więcej światłowodów, próbowałem z pojedynczym sprzężeniem okna, ale nie był to błąd.
Odp .: Cześć, Konwertery światłowodowe są zazwyczaj wyposażone w złącza SC / UPC. Aby zapewnić stabilną transmisję sygnałów optycznych, zalecamy wybranie 1x8 złączy SC / UPC. Ponadto byłoby wspaniale, gdybyś mógł powiedzieć nam konkretną aplikację, aby nasz zespół techniczny dostarczył Ci kompletne rozwiązanie.
