●Przegląd

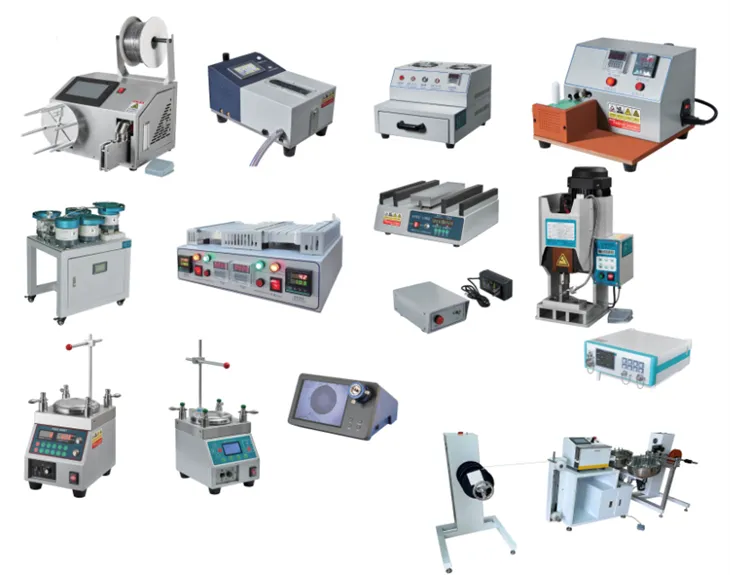

właściwości produktu: Linia do produkcji zworek światłowodowych
Miejsce produkcji produktu: Chiny
Marka: fabryka FOCC i OEM
Miejsce wysyłki: Shenzhen
Opakowanie: standardowe opakowanie eksportowe
Transport: transport morski, transport lądowy, transport lotniczy, dostawy ekspresowe, inne
Zapewnimy wskazówki techniczne przez cały proces, dopóki Twoja firma nie zdobędzie umiejętności obsługi sprzętu umożliwiającego wytwarzanie wysokiej jakości i kwalifikowanych produktów. Produkcja patchcordów światłowodowych dzieli się na następujące etapy:
Krok 1: Przetnij kabel światłowodowy
Wykorzystywany sprzęt: Automatyczna maszyna do cięcia włókien optycznych
Automatyczna maszyna do cięcia kabli optycznych to specjalne urządzenie służące do cięcia, nawijania i pomiaru kabli optycznych. Automatyczna maszyna do cięcia kabli może ciąć i nawijać kable o różnych specyfikacjach na określoną długość i instalować je w pierścieniach. Automatyczna maszyna do cięcia kabli ma zalety dokładnej długości, zintegrowanego cięcia i nawijania oraz automatyzacji.
Automatyczna maszyna do cięcia kabli optycznych jest standardowym wyposażeniem specjalnym, specjalnie zaprojektowanym do produkcji. Ma zastosowanie do kabli optycznych od ø0.9 do ø6 (w tym pancernych kabli optycznych poniżej ø4). Automatyczne obcinanie nici wykorzystuje kolorowy system operacyjny człowiek-maszyna w języku chińskim i angielskim. Łącząc zalety podobnych produktów w kraju i za granicą, automatyczne obcinanie nici dodaje zestaw funkcji automatycznego przetwarzania informacji zwrotnej. Precyzja długości obcinania nici jest znacznie poprawiona i posiada funkcję automatycznego podnoszenia nici. Kabel, automatyczne cięcie i ochrona kabli, automatyczna maszyna do cięcia kabli i funkcje pośredniego zawieszenia. Ustawienia długości i prędkości są elastyczne, a wydajność produkcji wysoka.
|
Woltaż
|
Prąd przemienny 220V
|
|
Częstotliwość
|
50 Hz
|
|
Moc
|
550W
|
|
Waga
|
125 kg
|
|
Sposób kontroli
|
ekran dotykowy
|
|
Średnica cięcia kabla
|
({{0}},9–6,0) mm kabel optyczny simplex lub duplex
|
|
Długość cięcia kabla
|
Mniejsza lub równa 450 mtr
|
|
Tolerancja długości
|
3‰
|
|
Prędkość cięcia
|
0.1-1.6m/s
|
|
Sposób rozładowania kabla
|
Automatyczny
|
|
Sposób zbierania kabli
|
Podwójne połączenie kół
|

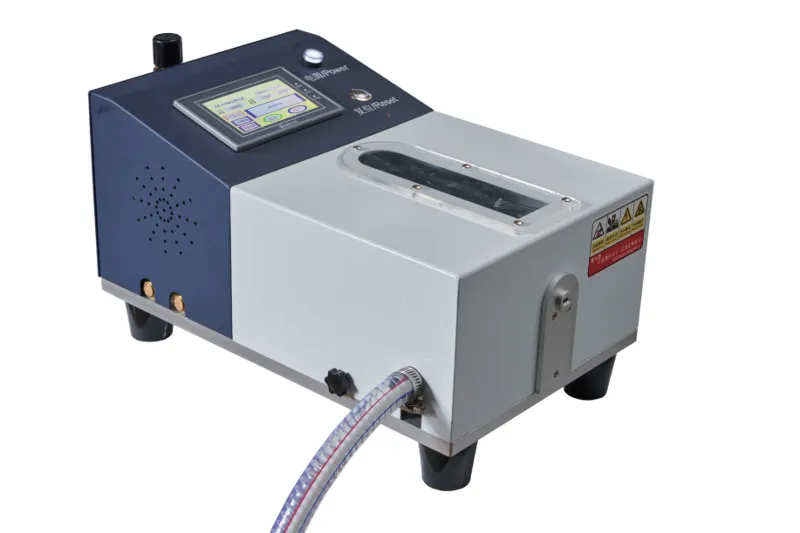

Krok 2: Nawlekanie kawałków i usuwanie włókien
|
Rozmiar zewnętrzny
|
750*660*800(MM)
|
|
Wydajność pracy
|
1500-1800SZT./godz
|
|
Woltaż
|
220v
|
|
Ciśnienie powietrza
|
0,8 mpa
|
|
Waga
|
95 kg
|
|
Rozmiar zewnętrzny
|
620 * 240 * 220 (MM)
|
|
Elektryczność
|
AC 220-240V
|
|
Moc znamionowa
|
65W
|
|
Znamionowe ciśnienie powietrza
|
0.5-0.8 MPa
|
|
Wydajność pracy
|
>1200szt/godz
|
1. Umieść części złącza na kablu światłowodowym
2. Za pomocą narzędzia do ściągania izolacji usuń powłokę kabla optycznego.
3. Następnie za pomocą striptizerki Millera usuń płaszcz i powłokę światłowodu.
Krok 3: Utwardzić klej epoksydowy

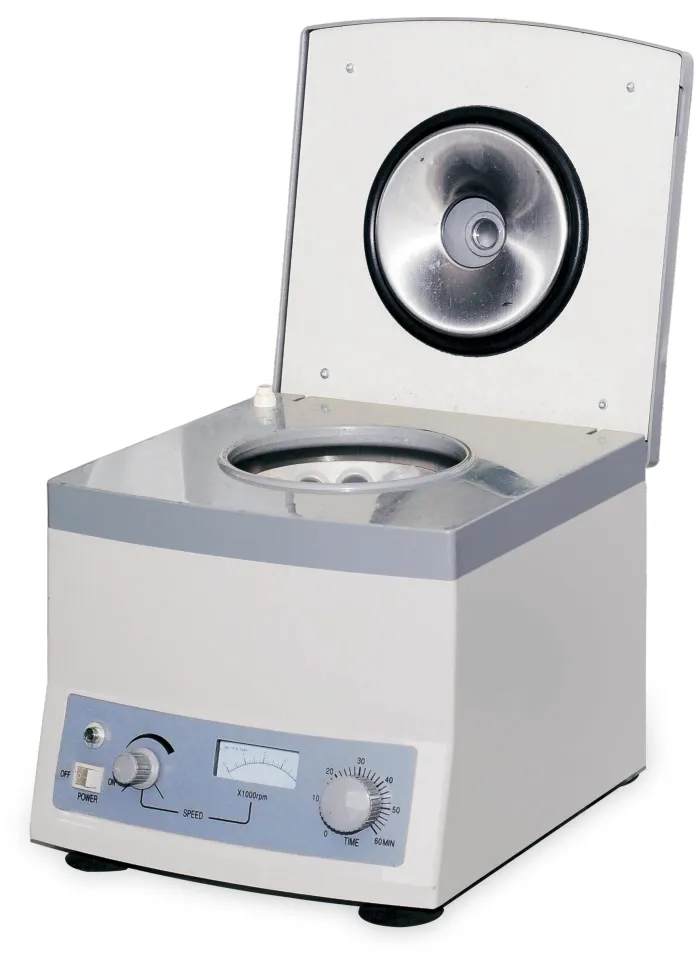

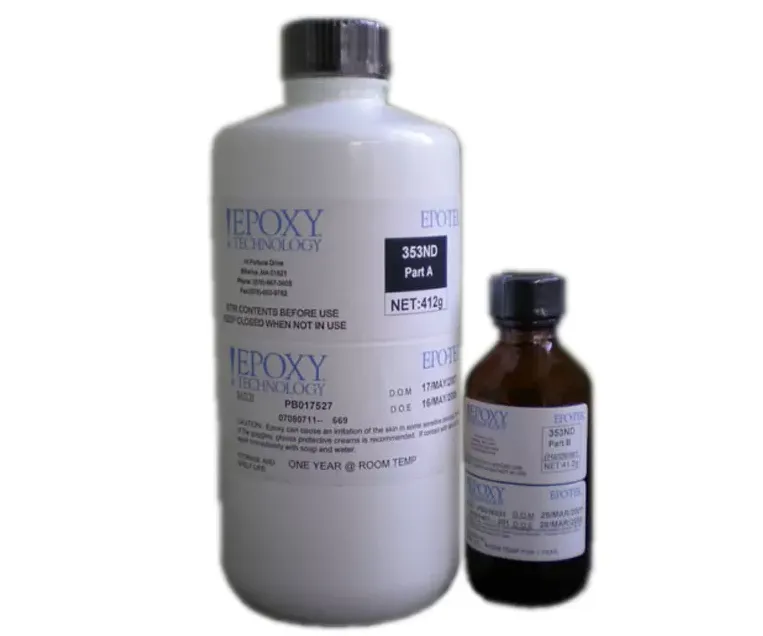

Wymagania sprzętowe: piec, klej na bazie żywicy epoksydowej, strzykawka pneumatyczna, wirówka

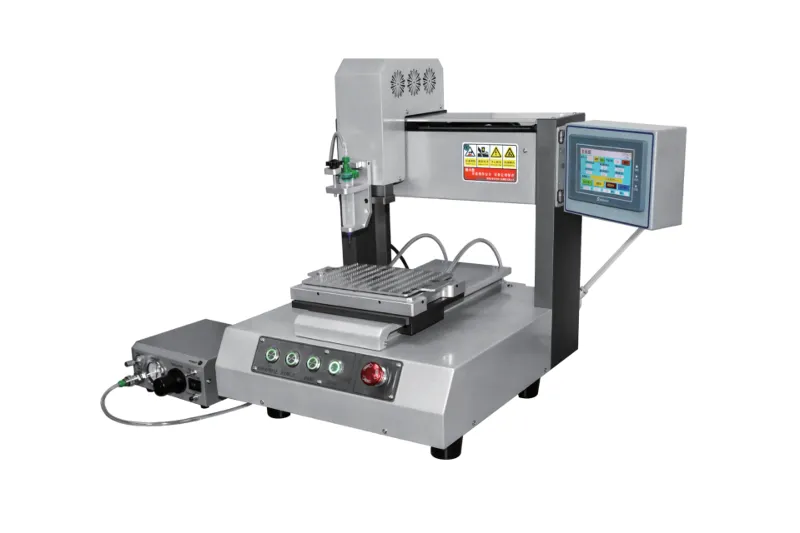

Starannie opracowana karta sterująca sprawia, że trójosiowy robot dozujący serii F jest naprawdę inteligentnym trójosiowym urządzeniem dozującym CNC, odpowiednim dla ścieżki dozowania SC FC LC ST E2000 MU. (Niestandardowy zacisk należy dokupić osobno) Nadaje się do automatycznego dozowania tulejek ceramicznych. Maszyna jest wyposażona w przyciski sterowania igłą, co jest wygodniejsze w debugowaniu niż podobne produkty.
|
Skala wtrysku X/Y/Z(mm)
|
200/200/50
|
Tryb jazdy
|
Pas synchroniczny + precyzyjna prowadnica liniowa
|
|
Maksymalne obciążenie OŚ Y / OŚ Z
|
8kg/3kg
|
Funkcja kompensacji ruchu
|
3 osie (dowolna ścieżka w 3Droom)
|
|
Prędkość ruchu X&Y / Z (mm/s)
|
0.1~800/350
|
Tryb edycji
|
Panel operacyjny/komputer
|
|
Rozkład
|
0.01 mm/oś
|
Zewnętrzny interfejs sterowania
|
Złącze RS232
|
|
Powtarzaj dokładność
|
+/-0,02 mm/200
|
Wejście prądu
|
AC110/220V (wybierz przełącznik wewnętrzny) 300W
|
|
Tryb nagrywania programu
|
100 grup, 4000 punktów na grupę
(obsługa pamięci flashCOPY)
|
Temperatura środowiska pracy
|
5-40 stopień
|
|
Tryb pokazywania
|
Panel operacyjny LCD (320×240)
|
Wilgotność środowiska pracy
|
20-90%
|
|
Silnik
|
Precyzyjny silnik mikrokrokowy z Japonii
|
Rozmiar (szer. x gł. x wys. mm)
|
413×439×534
|
|
Tryb pracy
|
Punkt do punktu/linia ciągła
|
Waga (kg)
|
28
|
|
Woltaż
|
AC220-240V
|
|
Częstotliwość
|
50/60 Hz
|
|
Moc
|
1100W
|
|
Precyzja temperatury
|
±2 stopnie
|
|
Typ kontroli temperatury
|
Typ elektryczny
|
|
Rozmiar
|
150 * 280 * 440 (MM)
|
|
Waga
|
15 kg
|

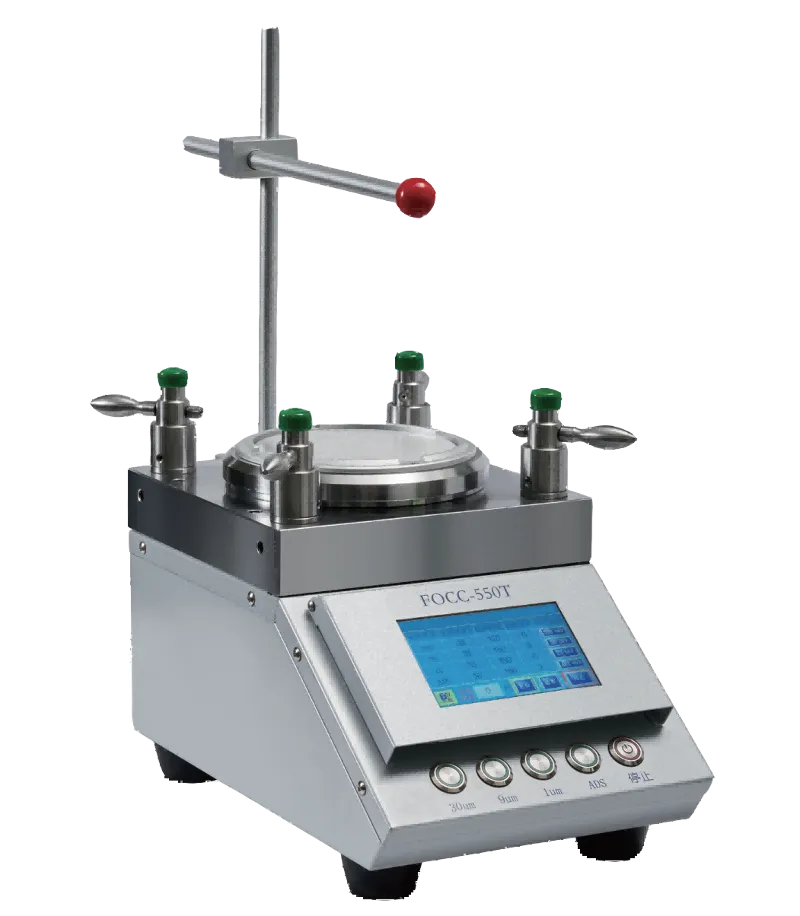

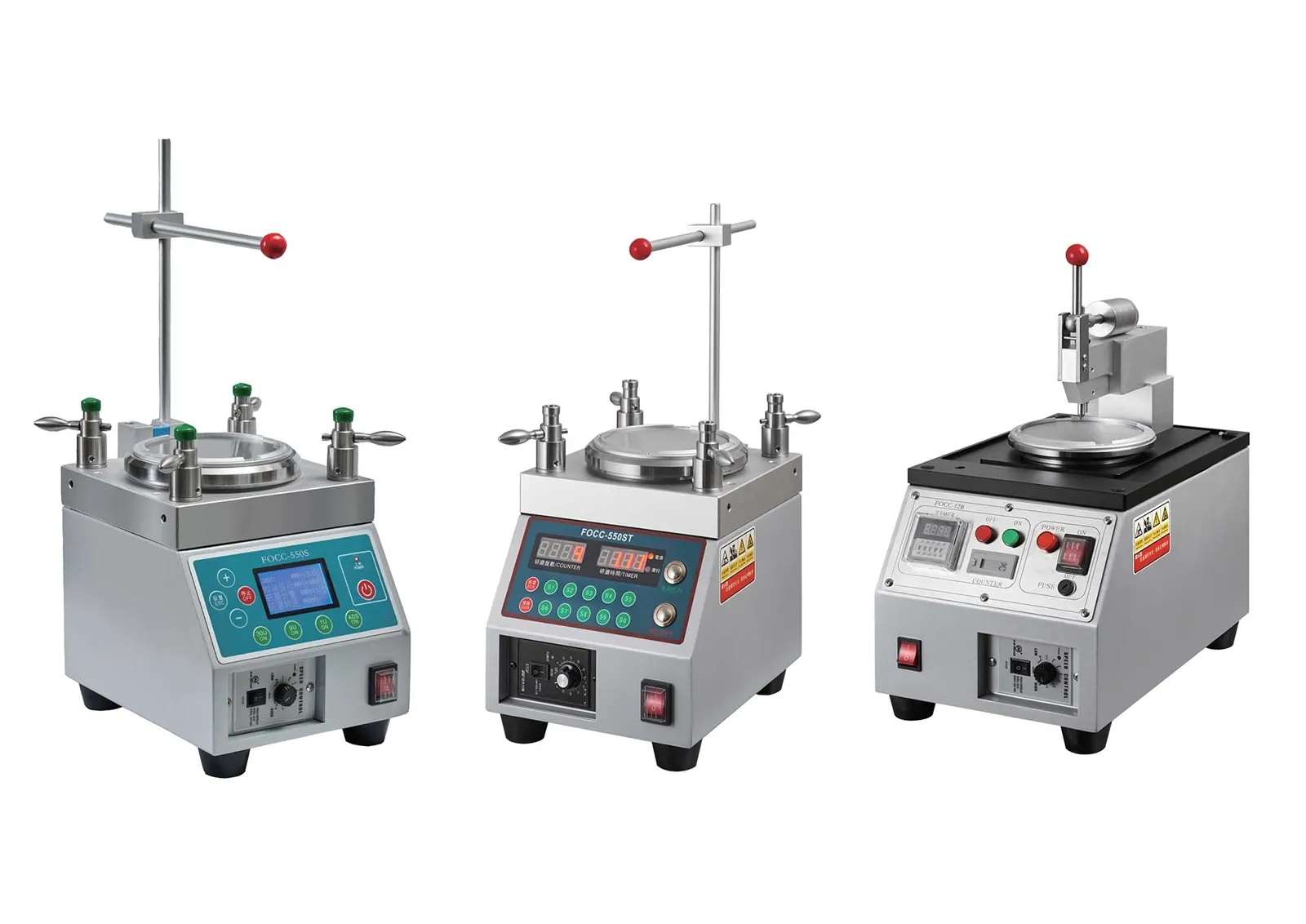

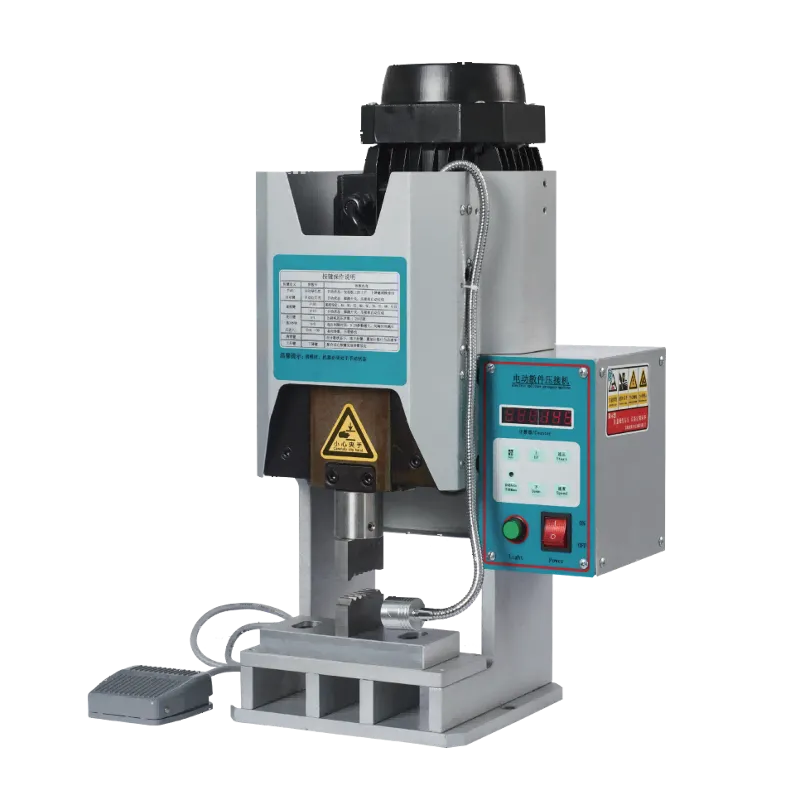

Krok 4: Zagniatanie i polerowanie
● Może przetwarzać różne standardowe złącza światłowodowe: FC/UPC, SC/UPC, ST/UPC, LC/UPC, MU/UPC, FC/APC, SC/APC, MTRJ, E2000 itp.
●Prędkość mielenia (0-200RPM), czas mielenia i liczbę tarcz mielących można ustawić w dowolnym momencie. Podwozie szlifierskie ma 127 mm, a bezszczotkowy napęd silnika krokowego na prąd stały sprawia, że wydajność sprzętu jest bardziej stabilna.
●Wysoce precyzyjna koordynacja mechaniczna, niezależny obrót i obrót są spójne z ruchem, zapewniając jednolitość i stałą jakość szlifowania.
● Zwiększona wodoodporność produktu i profesjonalna konstrukcja konstrukcyjna zapewniają bezpieczeństwo i niezawodność sprzętu.
●Dobrym warunkiem wstępnym jest użycie wody do mielenia, humanizowane ustawienie.
● Zwiększanie ciśnienia, rozładunek i wymiana zacisków i tarcz szlifierskich są wygodne i szybkie.
● Jakość przetwarzania jest stabilna, a szybkość naprawy niska.
●Wysoka wydajność produkcji (kilka jednostek można połączyć równolegle, tworząc linię produkcyjną).
●Materiały eksploatacyjne są oszczędzane, a koszty szlifowania niskie.
|
Rozmiar maszyny
|
390 * 240 * 580 (MM)
|
|
Środowisko pracy
|
Temperatura 10 stopni -40 stopni
|
|
Wilgotność względna
|
15%-85%
|
|
Głośno bez obciążenia
|
＜50 dB
|
|
Wibracje
|
Praca 0,25 g 5-100 Hz 10 min
Zatrzymano 0.50g 5-100Hz 10min
|
|
Uderzenie tolerowane
|
Spada 50 mm (jedna strona dotyka ziemi)
|
|
Woltaż
|
220-230VAC 50 Hz/60 Hz
|
|
Moc
|
115W
|
|
Prędkość obrotowa
|
0-200obr./min
|
|
Temperatura otoczenia mieści się w przedziale
|
-40 stopień -85 stopień
|
|
Wilgotność względna
|
15%-85%
|
|
wibracja
|
1.0g5-100Hz45min
|
Odkurzacz wykonany jest z siatki ze stali nierdzewnej i spawanej argonem w celu poprawy efektu czyszczenia.
Zbiornik czyszczący wykonany jest z wysokiej jakości stali nierdzewnej i jest stemplowany za jednym razem. Nie ma spawów i ma lepszą wodoodporność.
Dzięki zastosowaniu wysokiej jakości importowanych komponentów wydajność konwersji energii ultradźwiękowej jest wysoka, moc jest duża, a efekt czyszczenia jest dobry.
|
W rozmiarze gniazda
|
300*240*150(MM)
|
|
Wymiary
|
330 * 270 * 310 (MM)
|
|
W ramach pojemności zbiornika
|
9000ml
|
|
Napięcie zasilania
|
AC220 ~ 240 V 50/60 Hz
|
|
Częstotliwość robocza
|
40 kHz
|
film do polerowania
30UM-9UM-1UM-REKLAM. Cztery folie polerskie są polerowane w czterech etapach na czterech maszynach polerskich.
Krok 5: Sprawdź powierzchnię końcową tulei
Zintegrowany miernik powierzchni czołowej o wysokiej rozdzielczości
Detektor powierzchni czołowej światłowodu FOCC-400G jest wyposażony w bardzo stabilny monitor obrazu (ekran 10-calowy).
Specjalnie używany do wykrywania jakości szlifowania, czystości lub różnych defektów powstałych podczas użytkowania wielokanałowych końcówek złączy światłowodowych.
Szczególnie nadaje się do wykrywania zworek światłowodowych MTRJ, MPO, FC, APC i innych wielordzeniowych i 8-stopni APC. Może być używany do wykrywania zwykłego światłowodu jednomodowego (SM) i wielomodowego (MM) złącza światłowodowe, złącza światłowodowe utrzymujące polaryzację (PM) i inne specjalne złącza światłowodowe.
Testowalne modele złączy obejmują: FC/PC, FC/APC, SC/PC, SC/APC, ST/APC, LC/PC, LC/APC, MU, MTRJ, MPO, FA itp.
Instrument jest bardzo wyraźny i może powiększyć do 400 razy.
|
woltaż
|
Prąd stały DC12V
|
|
osiągać
|
400 razy
|
|
Pomocnicze źródło światła
|
Płyta Blu-ray
|
|
Wyświetlacz pomocniczy
|
10 cali
|
|
waga
|
4 kg
|
|
Metoda działania
|
Podręcznik
|
Krok 6: Przetestuj utratę wtrąceniową i stratę zwrotną

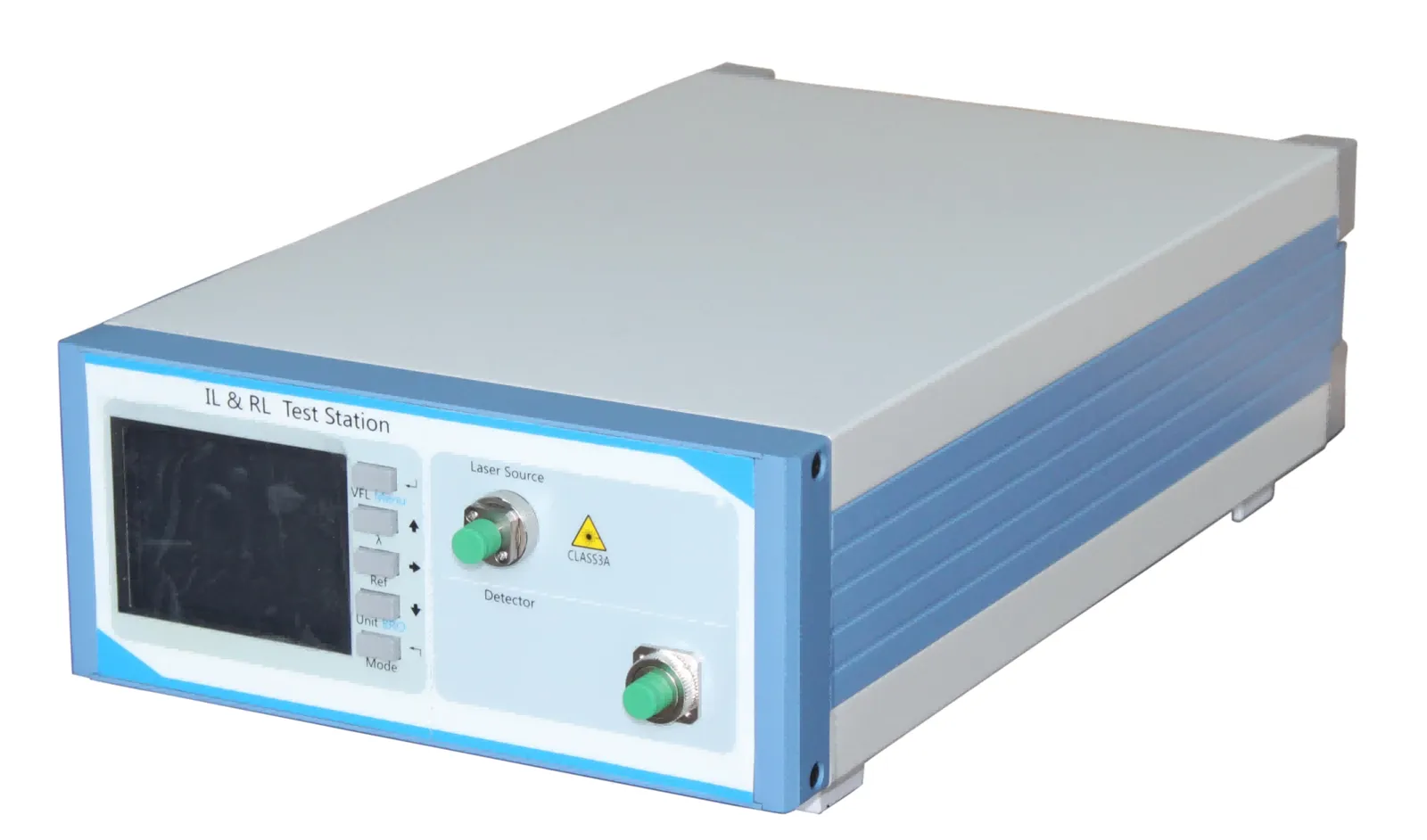

Wymagania sprzętowe: Tester strat w trakcie wstawiania i powrotu
Ulepszona wersja testera strat powrotnych FOCC-9502 została opracowana przez firmę FOCC w oparciu o jej wieloletnie doświadczenie w produkcji i testowaniu pasywnych komponentów światłowodowych oraz przyrządów do testowania komunikacji optycznej, a także w pełni czerpiąc z zalet krajowych i zagranicznych instrumentów i łączenie ich z potrzebami klientów krajowych. Precyzyjny przyrząd do wykrywania światła. Jest szeroko stosowany w testowaniu strat wtrąceniowych i strat odbiciowych kabli światłowodowych, pasywnych elementów optycznych i systemów komunikacji światłowodowej. Jest to podstawowy i idealny przyrząd testujący używany przez producentów, instytucje naukowo-badawcze i operatorów do testowania produkcji, badań i rozwoju oraz konserwacji konstrukcji inżynierskich.
Unikalne ustawienia wartości alarmu utraty wtrąceniowej i różne kolorowe wyświetlacze znacznie poprawiają wydajność testu. Prosta obsługa i super wydajna konstrukcja obwodu, dokładne wykrywanie, analiza i przetwarzanie dużego zakresu dynamiki i słabych sygnałów. Połączenie długości fali pomiędzy modułem miernika mocy a modułem źródła światła znacznie zmniejsza liczbę etapów obsługi. Unikalne złącze źródła światła ma odłączaną, wygodną i przejrzystą konstrukcję oraz zapewnia kompleksowy miernik mocy. Konfiguracja interfejsu.
|
Woltaż
|
180-260V AC 50 Hz
|
|
Temperatura pracy
|
+10 stopień - +40 stopień
|
|
Rozmiar
|
3U * 235 * 380 (mm)
|
|
Waga
|
<5kg
|
|
Robocza długość fali
|
850-1700nm
|
|
Skala testowania
|
+5dB--80dB
|
|
Testowanie dokładności
|
0,25 dB
|
|
Stabilność wyjściowa
|
0,03 dB/8 godzin (@ 25 stopni)
|
|
Typ interfejsu
|
FC/APC
|
|
Wyświetl dziennik rozdzielczości
|
0.001dB
|
|
Liniowość (wbudowana)
|
±{0}}.04dB({{2}~-55dBm) ±0,08dB({{6}~-65dBm) ±0,2 dB(-65~-75dBm)
|
|
Tryb testowy
|
Liniowość i nieliniowość
|
Krok 7: Przed zapakowaniem ponownie sprawdź powierzchnię końcową tulejki ceramicznej
Automatyczna maszyna do pakowania
|
woltaż
|
Prąd przemienny 220V
|
|
|
Częstotliwość zasilania
|
50 Hz/60 Hz
|
|
|
moc znamionowa
|
80W
|
|
|
Specyfikacje uzwojenia drutu wiążącego
|
Długość opaski drucianej
65-100mm
75-120mm
120-160mm
|
Użyj specyfikacji średnicy drutu
Użyj średnicy φ5-25mm
Użyj średnicy φ15-30mm
Użyj średnicy φ25-45mm
|
|
Liczba cewek
|
Można ustawić samodzielnie (3-5 obrotów)
|
|
|
Krawat
|
Gumowany żelazny rdzeń
|
|
|
urządzenie ochronne
|
Bezpiecznik, alarm awarii i wyłączenie
|
|
|
Wymiary
|
45 * 390 * 580 (MM)
|
|
|
Waga
|
45 kg
|
|
Możesz zapoznać się z tym filmem, aby zapoznać się z przybliżonym procesem produkcyjnym.
