Jaka jest różnica między złączami UPC i APC?
Zwykle słyszymy o opisach, takich jak „wielomodowy kabel światłowodowy dupleksowy LC / UPC” lub „zworka światłowodowa jednomodowa jednomodowa ST / APC”. Co oznaczają te słowa UPC i złącze APC? Jaka jest różnica między nimi? W tym artykule znajdziesz wyjaśnienia.
Jakie jest znaczenie UPC i APC?
Jak wiemy, zespoły kabli światłowodowych są głównie ze złączami i kablami, więc nazwa zespołu kabla światłowodowego jest związana z nazwą złącza. Nazywamy kabel patchcordem światłowodowym LC, ponieważ ten kabel jest ze złączem światłowodowym LC. Tutaj słowa UPC i APC odnoszą się tylko do złączy światłowodowych i nie mają nic wspólnego z kablami światłowodowymi.
Za każdym razem, gdy złącze jest instalowane na końcu światłowodu, następuje strata. Część tej utraty światła jest odbijana bezpośrednio z powrotem w dół włókna w kierunku źródła światła, które go wytworzyło. Te odbicia wsteczne uszkadzają laserowe źródła światła, a także zakłócają przesyłany sygnał. Aby zredukować odbicia, możemy wypolerować tuleje łączące do różnych wykończeń. Istnieją w sumie cztery typy polerowania tulejek złącza. UPC i APC to dwa ich rodzaje. Wśród UPC oznacza Ultra Physical Contact, a APC to skrót od Angled Physical Contact.
Różnice między złączami UPC i APC

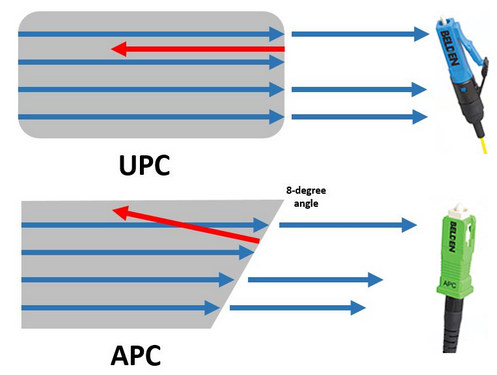

Główną różnicą między złączami UPC i APC jest powierzchnia czołowa światłowodu. Złącza UPC są polerowane bez kąta, ale złącza APC mają powierzchnię końcową z włókna, która jest polerowana pod kątem 8 stopni. Dzięki złączom UPC każde odbite światło jest odbijane z powrotem w kierunku źródła światła. Jednak nachylona powierzchnia końcowa złącza APC powoduje, że odbite światło odbija się pod kątem w okładzinie w porównaniu z prostym powrotem do źródła. Powoduje to pewne różnice w utracie zwrotu. Dlatego złącze UPC zazwyczaj wymaga utraty powrotu co najmniej -50dB lub więcej, podczas gdy straty powrotu złącza APC powinny wynosić -60dB lub więcej. Ogólnie rzecz biorąc, im wyższa strata powrotu, tym lepsza wydajność łączenia dwóch złączy. Oprócz powierzchni czołowej włókna, kolejną bardziej oczywistą różnicą jest kolor. Zasadniczo złącza UPC są niebieskie, a złącza APC zielone. Poniższy rysunek przedstawia intuicyjnie wspomniane wyżej różnice.
Rozważania aplikacji o złączach UPC i APC
Nie ma wątpliwości, że wydajność optyczna złączy APC jest lepsza niż złączy UPC. Na obecnym rynku złącza APC są szeroko stosowane w aplikacjach takich jak FTTx, pasywna sieć optyczna (PON) i multipleksowanie z podziałem długości fali ( WDM ), które są bardziej wrażliwe na straty powrotne. Ale oprócz wydajności optycznej należy również wziąć pod uwagę koszt i prostotę. Trudno więc powiedzieć, że jedno złącze bije drugie. W rzeczywistości to, czy wybierzesz UPC, czy APC, będzie zależeć od konkretnej potrzeby. W przypadku tych aplikacji, które wymagają precyzyjnej sygnalizacji światłowodowej, APC powinno być na pierwszym miejscu, ale mniej czułe systemy cyfrowe będą działały równie dobrze przy użyciu UPC.
