PlenerowyKabel światłowodowy: Typy, oceny i zastosowania
W trzecim kwartale dyrektor ds. zakupów u operatora telekomunikacyjnego z Azji Południowo-Wschodniej przesłał mi raport o awarii. Przybrzeżne światłowód napowietrzny rozmieszczone w 2021 r., powszechne pękanie płaszcza w niecałe trzy lata. Dostawca upierał się, że podczas instalacji nastąpiło naruszenie promienia zgięcia. Operator wskazał na formułę stabilizatora UV. Testy-firmy trzeciej IEC 60794 rozstrzygnęły sprawę: zawartość sadzy poniżej specyfikacji.
Dzieje się tak częściej, niż ktokolwiek przyznaje publicznie.
Wybór kabla światłowodowego do stosowania na zewnątrz obejmuje cztery niezależne wymiary: projekt konstrukcyjny, dostosowanie do środowiska, odporność ogniową, specyfikację światłowodu. Jeśli ktoś się pomyli, aktywa działające na 25-lat staną się problemem na 5-lat. Prowadzimy wewnętrzną matrycę kwalifikacji obejmującą konfiguracje w różnych strefach klimatycznych, metody instalacji i liczbę włókien. Poniżej znajdują się fragmenty, którymi możemy się podzielić. Dźwignia negocjacyjna z dostawcami, porównania współczynnika awaryjności, regionalne standardy cenowe – te elementy wymagają rozmów dotyczących konkretnego projektu.
Struktura kosztów rzeczywistych: czego brakuje w zapytaniach ofertowych
Większość kupujących porównuje cenę kabla za metr. Koszt materiałów zwykle nie przekracza 20% wydatków w całym cyklu życia.
Nasz model wewnętrzny na rok 2024 opiera się na 17 projektach w Ameryce Północnej, Azji Południowo-Wschodniej i Ameryce Południowej:
Model danych: sieć szkieletowa 50 km / 96-rdzeniowych w trybie jednomodowym
| Kategoria kosztów | Antena (istniejące słupy) | Bezpośredni pochówek | Kanał (Nowy) |
|---|---|---|---|
| Materiał kabla | $138,000 | $215,000 | $156,000 |
| Wynajem cywilny / słupowy | 485 000 dolarów (20 lat) | $1,890,000 | $2,340,000 |
| Praca instalacyjna | $267,000 | $412,000 | $178,000 |
| WIERSZ + zgodność | $85,000 | $340,000 | $420,000 |
| 20-letnia rezerwa obsługi i konserwacji | $380,000 | $95,000 | $45,000 |
Ta przerwa w eksploatacji i konserwacji anteny? Szkody spowodowane burzą, uderzenia pojazdów, roślinność, kradzieże. Nasze zakłady na Filipinach średnio wynoszą 18 000 USD/km rocznie w przypadku sezonowych przerw światłowodowych-tajfun. Bezpośrednie zakopanie po zakończeniu prawie nic nie generuje,-chyba że ktoś go przekopie.
Czego tabela nie uwzględnia: ramy czasowe pozyskiwania wierszy. Pozwolenia na budowę metra w niektórych gminach ciągną się 18 miesięcy. Napięte harmonogramy czasami sprawiają, że antena jest jedyną realną opcją, pomijając względy ekonomiczne.
Luźna tuba, rura centralna, kabel mikro
Projekt konstrukcyjny reguluje reakcję na wahania temperatury i naprężenia mechaniczne.
Luźna rurkapozwala włóknom unosić się w-zatkanych przez wodę rurkach. Cykl termiczny? Włókno i kurtka poruszają się niezależnie. Zarówno linie Corning ALTOS, jak i CommScope OSP-wykorzystują to rozwiązanie. Działa na antenę, pochówek, kanał.
Centralna ruraskupia wszystko w jednym głównym elemencie. Mniej materiału, większa koncentracja naprężeń. Belden oferuje tutaj 2-24 opcje światłowodów. Dystrybucja wrażliwa na koszty.
Mikrokable kurczą się o 40-50% w porównaniu z konwencjonalną luźną tubą. Przeznaczony do wdmuchiwania mikrokanalików. Corning MiniXtend HD trafia do 288 włókien. Rozbudowa miast przy zastosowaniu ciasnych istniejących kanałów może pominąć prace budowlane związane z nowymi kanałami. Ochrona mechaniczna cierpi jednak-nie w środowiskach o dużym obciążeniu.
Konkretna konfiguracja zależy od liczby włókien, metody instalacji i możliwości załogi. Pracujemy nad tymi szczegółami w rzeczywistych projektach.
Tam, gdzie struktura trafia w harmonogram: łączenie. Nasze ekipy terenowe kończą zamykanie wstążek 144-włóknowych w ciągu 1,5-2 godzin. Taka sama liczba w standardowej luźnej tubie? Ponad 10 godzin. Robocizna pochłania 60–80% kosztów wdrożenia. Wykonaj matematykę.
Żel-Wypełnienie a blokowanie suchej wody
Jedno z najczęstszych pytań, jakie otrzymuję.
Żel-Wypełniony
Wypełnione żelem-wprowadzają związek naftowy w każdą pustkę. Woda nie ma dokąd odpłynąć. Odpowiedzią są przeprawy przez łodzie podwodne, strefy zalewowe,-żel utrzymujący się w zanurzeniu.
W miejscach łączenia każda rura wymaga czyszczenia rozpuszczalnikiem. 90+ dodatkowych sekund na rurę. 144-zamknięcie włókna wydłuża się o ponad 100 minut. Plus logistyka rozpuszczalników i zgodność z przepisami dotyczącymi utylizacji w niektórych regionach.
Sucha woda-Blokowanie
Do blokowania-suchej wody wykorzystuje się superchłonne polimery, które pęcznieją w kontakcie. Dane Sterlite pokazują około 6% redukcję masy w porównaniu z żelem, co umożliwia dłuższe naciągnięcia. Bez konieczności czyszczenia-pasowania i łączenia.
Suchy ma tryb awaryjny, którego żel nie: migracja wzdłużna. Żel zawiera miejscowo wodę nawet w przypadku przerwania osłonki. Suchy SAP pochłania wodę, następnie wilgoć przemieszcza się wzdłuż włókien. Obrażenia punktowe stają się obrażeniami rozpiętościowymi.
Zamrażanie-odmrażanie to drugi problem. Projekty kanadyjskie wykazały, że SAP łamie się po -40-stopniowych zimach i całkowicie traci funkcję blokowania. Surowe, zimne klimaty preferują żel ze względu na długoterminową niezawodność.
Nasze kryteria wyboru: żel do ciągłego zanurzenia, obszary wiecznej zmarzliny, punkty połączeń wymagające ponownego-wejścia. Wszystko inne jest domyślnie suche. Pionowe przejścia muszą być suche-żel migruje w dół.
Materiały kurtki: co właściwie oznacza „PE”.
Oznaczenia kabli mówią „płaszcz PE”. Nie mówią, jakiego rodzaju.
HDPE zapewnia maksymalną odporność na zgniatanie i stabilność UV. Bezpośrednie zakopanie, łódź podwodna-określ HDPE. Sztywność jest większa, co zawęża granice promienia zgięcia i komplikuje prowadzenie.
MDPE równoważy ochronę z elastycznością. Używa go większość kabli napowietrznych i kanałowych, ponieważ instalatorzy mogą z nim łatwiej pracować.
Śledzenie degradacji
Śledzimy degradację kurtki w różnych strefach klimatycznych. Środowiska pustynne uległy wymianie po około 15 latach. Regiony umiarkowane osiągają 25+.. Uwzględnij tę wariancję w modelach cyklu życia.
Każda zewnętrzna kurtka PE wymaga sadzy do stabilizacji UV. Pomiń ten dodatek, a pękniesz w ciągu 2-3 lat. Legalni producenci o tym wiedzą. Dostawcy wtórni i „równoważne” zamienniki czasami tego nie robią. Ta porażka w Azji Południowo-Wschodniej, o której wspomniałem? Zawartość sadzy.
Wybór włókien: G.652, G.655, G.657
ITU-T definiuje kategorie. Dział zaopatrzenia musi wiedzieć, które różnice rzeczywiście mają znaczenie na miejscu.
- G.652.D
- Obejmuje ponad 60% instalacji na świecie. Zerowa-dyspersja przy 1310 nm, tłumienie poniżej 0,35 dB/km przy 1550 nm. Nie ma specjalnych wymagań? To jest ustawienie domyślne.
- G.655
- Przesuwa zerową{{0}dyspersję z 1550 nm, tłumiąc mieszanie-czterech fal w DWDM. Istotne, gdy rozpiętość optyczna przekracza 80 km.
- G.657
- Jest-niewrażliwy na zginanie. A1 pozwala na promień 10 mm, A2 pozwala na 7,5 mm, B3 pozwala na 5 mm.
Oto coś, czego większość ludzi nie dostrzega: A1 w porównaniu z A2 sprawia, że różnica w instalacji w terenie jest prawie zerowa. Instalatorzy w prawdziwej pracy nie popadają w takie skrajności. A2 kosztuje 8-12% więcej.
W 2022 r. przeprowadziliśmy ślepe testy. W tym samym miejscu, kabel podłączeniowy A1 i A2, zapytaliśmy później załogi, czy coś zauważyły. Nie mogli powiedzieć.
Promień B3 5 mm jest przeznaczony do kabli krosowych do centrów danych i ultra-kompaktowych obudów. Nie teren kabli zewnętrznych. W połączeniu ze starszą wersją G.652.D, B3 niesie ze sobą ryzyko niedopasowania średnicy pola trybu,-wzrasta ryzyko utraty spawu. Dla zastosowań zewnętrznych określamy A1. Premia A2 się nie opłaca.
Klasyfikacja ogniowa: OFNP, OFNR, LSZH
Północnoamerykański NEC i europejski CPR mierzą różne rzeczy. Nie wymienne.
OFNP
Przeszedł pomyślnie testy rozprzestrzeniania się płomienia i gęstości dymu NFPA 262. Wymagane pod podniesionymi podłogami w centrach danych w Ameryce Północnej, w przestrzeniach HVAC. Nie chodzi o odporność ogniową,-ale o zabezpieczenie systemów wentylacyjnych przed ogniem.
OFNR
Przeszedł pomyślnie test płomienia pionowego UL 1666. Szyb budynku przebiega pomiędzy kondygnacjami. OFNP zastępuje OFNR. Odwrotność powoduje naruszenia kodu.
LSZH
Eliminuje toksyczne gazy powstające podczas spalania. Europejski mandat dotyczący resuscytacji krążeniowo-oddechowej. Metro, tunele, lotniska, szpitale-wszędzie tam, gdzie zapotrzebowanie na wentylację jest ograniczone, LSZH na całym świecie.
Ciągle widzę ten sam błąd: LSZH określony dla przestrzeni nadsufitowych w Ameryce Północnej, OFNP określony dla europejskich centrów danych. Mierzą one różne właściwości. LSZH to toksyczność dymu. OFNP to propagacja płomienia. Kabel może spełniać jedno, oba, żadne.
Europejskie DC zwykle potrzebują Cca. Szpitale i ścieżki wyjściowe wymagają B2ca.

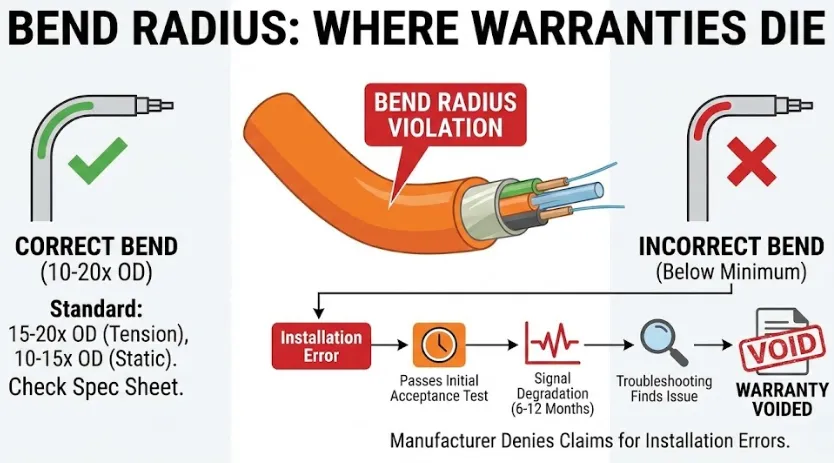

Promień zgięcia: tam, gdzie umierają gwarancje
Szkolenia producentów to utrudniają: naruszenie promienia zgięcia prowadzi do odmowy roszczeń gwarancyjnych.
Normy wymagają 15-20x średnicy zewnętrznej kabla podczas instalacji pod napięciem, rozluźniając się do 10-15x w stanie statycznym. Dokładne liczby różnią się w zależności od konstrukcji – sprawdź arkusz specyfikacji.
Widziałem to zbyt wiele razy: instalator pochyla się poniżej minimum, aby ułatwić trasowanie, przechodzi testy akceptacyjne, a degradacja sygnału pojawia się 6–12 miesięcy później. Do czasu, gdy rozwiązywanie problemów wykryje problem z promieniem zgięcia, gwarancja traci ważność. Błąd instalacji.
Udokumentowana obudowa z europejskiego DC: OM4 wygięty do 25 mm w porównaniu do minimum 35 mm. Wstępny test w porządku. Osiem miesięcy później łącza 100 Gb/s uległy degradacji. 2000 USD za naprawę łącza plus przestój.
W przypadku biegów na dystansie ponad 30 metrów należy zastosować cyfrę 8, a nie proste cewki. Zapobiega pamięci skrętu, która zwija kabel i tworzy punkty naprężenia po instalacji.
Punkty kontrolne zakupów
Z naszego wewnętrznego SOP części, które można udostępnić:
Gęstość kurtki:odrzuć ogólne „PE”. Wymagaj wyraźnie HDPE lub MDPE.
Dane testowe:dane po-okablowaniu, a nie przed-okablowaniem. Okablowanie wpływa na tłumienie.
Stabilizacja UV:potwierdzić sadzę techniczną dla każdej ekspozycji na zewnątrz.
Blokowanie wody:określ żel lub suchy. Nie zostawiaj tego dostawcom.
Promień zgięcia:uzyskać wartości napięte i statyczne. Niektórzy producenci publikują tylko dane statyczne.
Ocena ogniowa:rzeczywiste oznaczenia-OFNP, OFNR, Cca-a nie „ognioodporny”.
Dokumentacja SPC:spójność partii w porównaniu z wydajnością pojedynczej-próbki.
Podstawy kwalifikacji. Negocjacje z dostawcami, analiza awarii, alternatywne źródła-różne rozmowy.
