Jak działa złącze optyczne mpo?

MPO(Multi-Fiber Push On) to wielożyłowe złącze światłowodowe-, którego rdzeń składa się z tulejki MT, obudowy i kołków prowadzących.

zobacz więcej

Złącza wielowłóknowe-wciskane-(MPO) (często nazywane również złączami MTP, ponieważ MTP jest zarejestrowaną marką złączy MPO innych-znanych firm) zyskują na popularności ze względu na liczne zalety, jakie oferują-operatorom, właścicielom i firmom instalacyjnym szybkich sieci. Służą do łączenia najszybszych łączy, zapewniając klientom najbardziej wrażliwe usługi i dane, umożliwiając{{5}szybkie połączenia wzajemne i tworząc redundancję. Coraz więcej firm telekomunikacyjnych przekształca swoje centrale w centra danych (CORD) i wdraża okablowanie MPO z 12 lub 24 włóknami. W rzeczywistości MPO szybko staje się preferowanym złączem.

Tulejki MT są wykonane z-precyzyjnych materiałów polimerowych lub ceramicznych i mieszczą wiele włókien optycznych (zwykle rdzenie 12/24/48) poprzez układ mikro-apertur. Mechaniczna struktura prowadząca umożliwia jednoczesne ustawienie wielu kanałów, zapewniając-niską stratę w transmisji sygnałów optycznych pomiędzy włóknami. Ich podstawowa wartość polega na-integracji o dużej gęstości-na przykład pojedynczy 24-rdzeniowy MPO może zastąpić 24 jednordzenioweZłącza LC, oszczędzając 90% miejsca w szafie.

Złącza światłowodowe MPO obejmują światłowód, osłonę, zespół złącza, metalowy pierścień, wtyki, osłonę przeciwpyłową itp. Część wtykowa występuje w wersji męskiej i żeńskiej. Złącza męskie mają dwa piny, natomiast złącza żeńskie nie.

Złącza MPO mogą być oznaczone-kolorami, co ułatwia rozróżnienie różnych typów i specyfikacji. Złącza MPO nadają się zarówno do kabli jedno-modowych, jak i wielomodowych-wielomodowych-kabli światłowodowych. Kable światłowodowe jedno-wielomodowe- mają żółtą osłonę i są zazwyczaj wyposażone w kątowe złącza fizyczne (APC). Ponieważ kolor żółty oznacza specyfikacje OS1 lub OS2, ważne jest dokładne zapoznanie się ze specyfikacją kabla.

Niektórzy dostawcy kabli terminacyjnych MPO używają fioletowych osłon Erika na kablach OM4, aby wizualnie odróżnić je od seledynowych kabli OM3.

Każdy płaszcz zawiera wiele włókien optycznych, które są oznaczone kolorami-zgodnie ze wspólnym standardem. Najpopularniejszym typem złącza jest MPO-12, które ma 12 włókien w rzędzie. Dostępne są również złącza o większej gęstości, składające się z wielu rzędów po 12 włókien (np. 24, 36, 48). CORD coraz częściej korzysta z MPO-24. Dostępny jest również MPO-16, składający się z 16 włókien w rzędzie. Dodatkowo MPO-32 składa się z dwóch rzędów po 16 włókien każdy.

Trzy znormalizowane typy polaryzacji włókien pokazane na schemacie to: typ A (powszechnie znany jako-prosty), typ B (powszechnie znany jako odwrócony) i typ C (powszechnie znany jako skrętka).

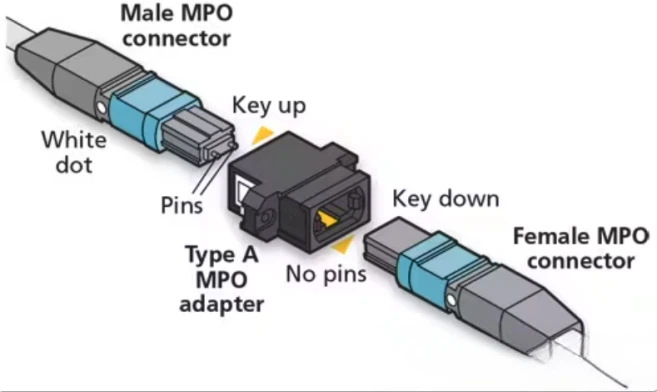

W przeciwieństwie do wszystkich-męskich złączy jedno-włóknowych,Złącza MPOmoże być męski (z tulejami) lub żeński (z odpowiednimi otworami prowadzącymi). Parowanie wyłącznie złączy męskich ze złączami żeńskimi jest pierwszym krokiem pozwalającym uniknąć uszkodzeń (męskich na męskich) i zapewnić ciągłość. Wyrównanie okuć zapewnia, że włókna są idealnie skierowane do siebie.

info-550-347

Złącza MPO mają wypust po jednej stronie korpusu złącza. Kiedy wypust złącza jest skierowany do góry (co jest określane jako „klucz do góry”), pozycje włókien w złączu są ułożone od lewej do prawej, od pozycji 1 (P1) do pozycji 12 (P12). W przypadku złączy MPO z wieloma rzędami numery są również ułożone od góry do dołu, tj. pierwszy rząd to P1 do P12, drugi rząd to P13 do P24.

Klucz złącza dla MPO z 8, 12 lub 24 włóknami znajduje się pośrodku. W przypadku MPO z 16 lub 32 włóknami klucz znajduje się przesunięty w lewo.

Oprócz pomocy w określeniu pozycji włókien, klucz zapewnia, że złącze można włożyć do adaptera MPO lub portu urządzenia nadawczo-odbiorczego tylko w jeden sposób. W przypadku złączy MPO APC „szczyt” utworzony przez kąt 8 stopni będzie po tej samej stronie co klucz.

Każdy pojedynczy komponent MPO (szkielet, adapter, kabel krosowy) jest podzielony na kategorie według typu (A, B lub C), aby pomóc zachować wymaganą polaryzację, dzięki czemu właściwy nadajnik komunikuje się z właściwym odbiornikiem. Jednakże w odniesieniu do systemu od końca do-końca norma odnosi się do „metody połączenia”, która może być również A, B lub C. Nie należy tego mylić z typem każdego pojedynczego komponentu. Metoda połączenia A, B lub C odpowiada tylko typowi kabla szkieletowego MPO.

Metoda sygnalizacji równoległej od końca do końca-Połączenie będzie wykorzystywać jedno łącze typu A, dwa pasujące adaptery typu A, jeden kabel krosowy typu A na jednym końcu i jeden kabel krosowy typu B na drugim końcu. Pokazuje to ustawienie łączenia „od góry do dołu” dla złącza MPO. Metodę tę stosuje się w celu utrzymania polaryzacji włókna.

Znaczenie weryfikacji polaryzacji: Dlaczego weryfikacja polaryzacji jest ważna? Twoim głównym celem jest upewnienie się, że właściwy nadajnik (TX) jest podłączony do właściwego odbiornika (RX). Aby zapewnić dokładną transmisję i odbiór danych, złącza MPO muszą być prawidłowo ustawione i dopasowane. Słabe sprzężenie będzie utrudniać transmisję sygnału, ponieważ sygnały mogą być wysyłane w złym kierunku.

Jest to ważne również dlatego, że kabel o innej polaryzacji niż pozostałe może zmienić polaryzację całego łącza. Na przykład, jeśli wszystkie komponenty są typu A (kabel, adapter współpracujący itp.), ale jeden komponent jest typu B, wówczas całe łącze staje się typem B. Ogólna zasada jest taka, że komponenty typu A zachowują swoją polaryzację, podczas gdy komponenty typu B odwracają swoją polaryzację.

Ponadto, korzystając z kabli-rozszerzanych, zawsze zwracaj uwagę na polaryzację, aby zapewnić prawidłowe połączenia; w przeciwnym razie możesz otrzymać nieprawidłowy typ polaryzacji.

Niezdiagnozowane problemy z polaryzacją zwiększają nakłady inwestycyjne i obciążenie pracą (tj. koszty operacyjne) techników. Technicy mogą niepotrzebnie rozrywać i wymieniać drogie kable krosowe MPO-na krótkie odległości, błędnie wierząc, że są wadliwe, podczas gdy w rzeczywistości brakuje im właściwej polaryzacji. Jeśli problemy z polaryzacją nie zostaną usunięte przed uruchomieniem, próba ustalenia, które połączenia kablowe mają problemy z polaryzacją po instalacji, staje się frustrującą i żmudną grą w zgadywanie.

Biorąc pod uwagę, że 80% problemów z siecią światłowodową wynika z zanieczyszczonych złączy oraz że zanieczyszczenie złączy jest główną przyczyną awarii sieci (według badania przeprowadzonego przez NTT Advanced Technology w 2010 r.), kontrola i czyszczenie mają ogromne znaczenie.

W celu czyszczenia lub naprawy należy odłączyć krytyczne łącza, co może mieć negatywny wpływ na świadczoną usługę. Jest to-czasochłonne, a co ważniejsze, tej sytuacji można łatwo zapobiec.

Zgodnie ze schematem określonym w ANSI/TIA-598-D włókna w wielożyłowym kablu światłowodowym są oznaczone kolorami, jak pokazano poniżej. Kontrola i czyszczenie są szczególnie ważne w przypadku złączy MPO, ponieważ każdy port stanowi potencjalny punkt awarii. Dodatkowe włókna tworzą większą powierzchnię, co oznacza większe ryzyko zanieczyszczenia i awarii. Źle podłączone złącza są istotną przyczyną utraty usług, a wpływ jest jeszcze większy w przypadku łączy MPO, gdzie pojedyncze zanieczyszczone lub uszkodzone złącze może mieć wpływ na od 12 do 24 włókien.

Ponadto, aby mieć pewność, że Twoja sieć będzie przyszłościowa-i spełnia- stale rosnące wymagania dotyczące przepustowości, niezwykle istotne jest zapewnienie dobrego stanu złączy. Ponieważ na rynku dostępnych jest wiele typów złączy, użycie jednego narzędzia do sprawdzania wszystkich typów kabli MPO (w tym wielomodowych lub jednomodowych-złączy światłowodowych, APC, UPC męskich (z pinami) i żeńskich (bez pinów) może znacznie uprościć testowanie sieci.
