Złącze LC jest jednym z najpopularniejszych złączy światłowodowych w połączeniach światłowodowych. LC to skrót od Lucent Connector, niektórzy nazywają to Litter Connectors. Ponieważ złącze światłowodowe LC jest małym formatem FOC, które wykorzystuje ferrulę 1,25 mm.
Poniżej możesz rzucić okiem na przegląd złącza światłowodowego LC:

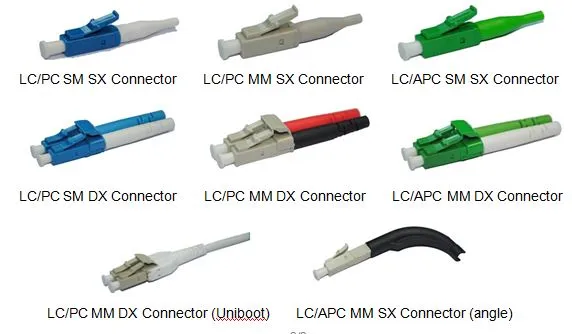

Najpopularniejsze złącza światłowodowe typu LC
Znajdź Struktura złącza światłowodowego LC typu Simplex i Duplex:
Struktura złącza światłowodowego LC w Simplex
Struktura złącza światłowodowego LC w trybie Duplex
8 podstawowych różnych typów złącza światłowodowego LC
Złącze światłowodowe Simplex LC
Złącza światłowodowe Simplex LC są często używane do produkcji kabli światłowodowych typu pigtail lub patchcordów. Możesz go również wykorzystać do dodania złącz do rozgałęźników światłowodowych.
 |  |  |  |
| Złącze światłowodowe LC / APC Single Mode 9 / 125um w kolorze zielonym | Złącze światłowodowe LC / UPC Single Mode9 / 125um w kolorze niebieskim | Złącze światłowodowe LC / UPC Multi-Mode 62,5 / 125um lub 50 / 125um w kolorze szarym | Złącze światłowodowe LC / UPC Multi-Mode OM3, OM4 w kolorze aqua |
Złącze Duplex Fibre Optic LC
 |  |  |  |

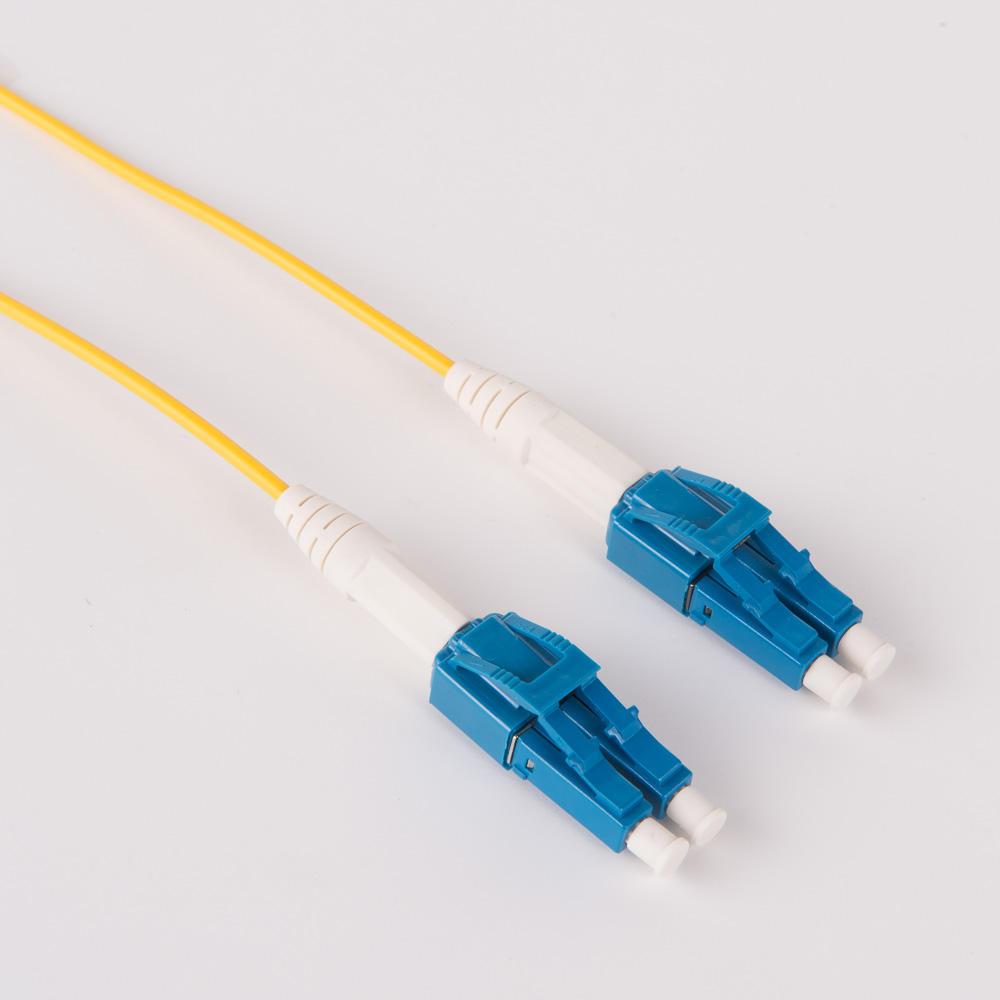

| Złącze światłowodowe LC / APC Single Mode 9 / 125um w kolorze zielonym | Złącze światłowodowe LC / UPC Single Mode9 / 125um w kolorze niebieskim | Złącze światłowodowe LC / UPC Multi-Mode 62,5 / 125um lub 50 / 125um w kolorze szarym | Złącze światłowodowe LC / UPC Multi-Mode OM3, OM4 w kolorze Aqua Color |
Złącze światłowodowe LC ze wzmacniaczem APC GG; Rodzaj polerowania UPC
Jak widać z powyższego, można się dowiedzieć, że złącza światłowodowe LC mają typy polerowania APC i UPC. Różnica polega na tym, że złącza jednomodowe LC mają to we wzmacniaczu APC GG; Typ polerowania UPC, podczas gdy złącza światłowodowe wielomodowe LC mają tylko polerowanie UPC. Zobacz poniższe obrazy dla lepszego zrozumienia.
Uważany przez niektórych za nowoczesną wymianę złącza SC; jego wprowadzenie było mniej udane, częściowo z powodu początkowo wysokich opłat licencyjnych od wynalazcy Lucent Corporation. Również złącze push-pull, LC wykorzystuje zatrzask w przeciwieństwie do języczka blokującego SC, a dzięki mniejszej tulejce jest znane jako złącze o małym współczynniku kształtu.
Połowa powierzchni zajmowanej przez złącze SC zapewnia mu ogromną popularność w systemach transmisji danych i innych aplikacjach krosowych o dużej gęstości, ponieważ połączenie małego rozmiaru i funkcji zatrzasku sprawia, że idealnie nadaje się do gęsto zaludnionych szaf / paneli. Wraz z wprowadzeniem nadajników-odbiorników kompatybilnych z LC i aktywnych komponentów sieciowych prawdopodobnie będzie kontynuowany stały wzrost na arenie FTTH.
Niektóre niestandardowe złącza światłowodowe LC
Złącza światłowodowe Duplex LC z osłonami zginanymi
Złącza światłowodowe Duplex LC z Pull Tab
Zastosowanie złącza światłowodowego LC
Kiedy mamy ogólne pojęcie o złączach światłowodowych LC, konieczne jest, aby wiedzieć, jakie zastosowanie mają złącza światłowodowe LC.
Pigtaile światłowodowe LC
Kable krosowe z włókna LC
Rozdzielacz FBT lub połączenie rozdzielacza PLC
Praca z adapterami światłowodowymi LC
Adaptery światłowodowe LC kompatybilne ze złączami światłowodowymi LC:
